基本參數 |
單位 |
規格 |

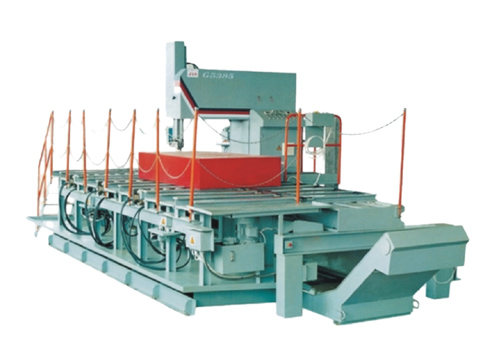

G5385 |
||
最大鋸削規格 |
|
|
高度 |
mm |
850 |
長度 |
mm |
2000/4000/6000 |
喉深 |
mm |
1060 |
最小鋸切寬度 |
mm |
10 |
帶鋸條規格 |
rpm |
67x1.6x7440 |
鋸條速度 |
mm/s |
12~72(機械或變頻調速) |
進給速度 |
mm/s |
1~270(伺服調速) |
快速移動速度 |
Nm |
115 |
主電機功率 |
Nm |
7.5 |
內工作臺尺寸 |
mm |
1000 |
外工作臺尺寸 |
mm |
1500 |
工作臺高度 |
MPa |
1340 |
機床外形尺寸 |
mm |
9800×5240×3445 |
機床凈重 |
kg |
18000 |
用途及適用范圍 |
該產品主要用于中大型模坯、板坯等金屬材料批量下料作業。產品適用于高度350(850)mm,長度2000mm(2000/4000/6000mm)重量8000kg(60000kg)的工件直線切斷。廣泛運用于需要進行長距離切割的模具、板坯等機械加工行業。 |
|
主要特點 |
采用有專利技術的自驅式進給裝置,伺服進給電機+快速移動電機控制鋸架移動速度,速度變化范圍大,能夠?qū)崿F(xiàn)低速穩定可靠,高速平穩快捷,長行程定位精確的要求,保證中大型模坯板坯的合理的鋸切進給速度和快退速度。 采用PLC進行控制,性能可靠穩定;鋸切長度直接在操縱面板上顯示(選擇、控制、顯示),直觀便利;操作控制集中在鋸架的懸掛臂(控制臺)上,操作簡單方便;獨特的帶鋸條更換裝置,鋸條更換方便快捷。 可根據用戶要求增加液壓抬升、平移輥道、機械定尺、液壓漲緊、液壓導向、特殊夾壓等裝置,更好地滿足使用要求。(液壓抬升、平移輥道,使工件進退自如,方便送料和對刀;液壓漲緊、液壓導向,調整方便快捷;工作臺四周設置防護欄,并在控制臺和工作臺旁設置上下扶梯,方便上下和保證操作者的安全??筛鶕?jù)用戶要求配備激光投影燈,方便對刀;配備鋸縫監控裝置,保證鋸口平直。) 配備接水盆和刮板式輸屑機,方便切削液的回收和切屑的收集,保證環境的清潔衛生。 |
